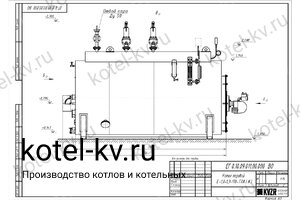

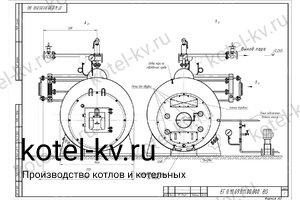

Чертеж
Уточните ваш запрос, если товар не подходит

Парогенератор 800 кг температура 170 газовый в Нарьян-Маре

Цена на парогенератор 800 кг температура 170 газовый с доставкой от 1 390 000 рублей с НДС
Условия поставки:
В наличии на складе
ТК по России и Казахстану
Безналичный расчет
Этот товар вы можете купить в лизинг

Работает с различными импортными горелками

Удобно размещается в маленьких котельных

Плавная выработка пара даже при подпитке холодной водой, без температурных колебаний

Дымосос не требуется даже при плюсовых температурах, котел работает на самотяге

С котлом поставляется полный комплект запорной арматуры и КИП

Для очистки поверхностей нагрева от сажи остановка котла не требуется

Температура пара до 170 °С

Технические характеристики
Комплект поставки
Дополнительно потребуются
Отзывы
Паропроизводительность, кг/час 800 Объем паровой части, м³ 0.34
Тепловая мощность, кВт 590 Аэродинамическое сопротивление, Па (мм. вод. ст.) 41
Диапазон регулирования теплопроизводительности, % 40-100 Тяга Естественная
Топливо Газ Объем топочной камеры, м³ 1.91
Низшая теплота сгорания топлива ГАЗ, кКал/нм³ 9400 Размер топочной камеры, диаметр*глубина, мм 1195*1700
КПД (ГАЗ), не менее, % 90 Присоединительные размеры выхода пара, Ду 50
Расход топлива при максимальной нагрузке котла (ГАЗ), м³/ч 83 Присоединительные размеры по водяному тракту, Ду 32
Расход условного топлива, кг/ч 111 Присоединительные размеры по дымовым газам / диаметр дымовой трубы, мм 350
Температура пара, °C 120, 130, 140, 150, 160, 170 Габаритные размеры, длина*ширина*высота, мм 3650*2050*2100
Избыточное давление пара, не более, МПа 0.9 Масса, кг 5000
Избыточное давление пара, не более, кгс/см² 9 Марка котла STEAMEXPERT
Полный объем котла, м³ 3.66 Расход газового топлива расчетный, не более, м³/ч 83

Это устройство работает со вспомогательным оборудованием, которое приобретается отдельно. Если вы хотите сразу узнать стоимость всей установки, добавьте заинтересовавшие вас позиции в корзину. Чтобы точно расчитать стоимость доставки до вашего объекта, укажите его адрес в корзине и оправьте нам заявку. Обычно мы отвечаем в течение дня.

Автоматика парового котла Е на газе Автоматика парового котла Е на газе
Тип управляемого оборудования
Паровой котел Е
148 360
Горелка UNIGAS HP60 Горелка газ/дизель HP60 MG.AB.S.RU.A.7.40
Топливо
Газ, дизель
Мощность горелки, КВт
170-880
Цена скоро
появится
Горелка газовая Emma Горелка газовая Emma 1.0
Топливо
Газ
Мощность горелки, КВт
1000
407 150
Дымовая труба КП (Е) Труба дымовая КП (Е)
Цена скоро
появится
Водоподготовка парового котла Водоподготовка парового котла
Цена скоро
появится
Об этом товаре еще нет отзывов. Будьте первым!
Оставьте ваш отзыв
Изготовление парогенератора 800 кг на газе
Производство газового парогенератора 800 кг пара в час
Изготовление промышленного  парогенератора 800 кг на газе
Производство промышленных парогенераторов 800 кг на газе
Изготовление парогенератора 800 кг пара в час на газе

Изготовление парогенератора 800 кг на газе

Производство газового парогенератора 800 кг пара в час

Изготовление промышленного парогенератора 800 кг на газе

Производство промышленных парогенераторов 800 кг на газе

Изготовление парогенератора 800 кг пара в час на газе

Газовый парогенератор 800 кг пара в час температурой до 170 °С на газе. Основные характеристики:

  • паропроизводительность 800 кг пара в час
  • максимальная температура пара 170 °С. Завод производит парогенераторы до 115 °С.
  • давление пара 0.8 МПа, 0.8 кгс/см2;
  • тепловая мощность 0. 59 МВт, 590 КВт;
  • топливо – газ и газ/дизель;

Подобрать требуемую мощность газового парогенератора для вашего предприятия вы можете по ссылке.

Сравнивая цены на парогенераторы, обратите внимание на комплектацию!

Комплект поставки котла нашего производства:

  • Блок парогенератора 800 кг пара - 1 шт
  • Труба дымовая - 1 шт
  • Предохранительный клапан парового котла 17с28нж Ду50 - 2 шт
  • Вентилятор ВЦ 14-46 №2,5 с дв. 0,55/1500 - 1 шт
  • Вентиль 15Б1П Ду 15 - 1 шт
  • Вентиль 15Б1П Ду 20 - 1 шт
  • Вентиль 15Б1П Ду 25 - 1 шт
  • Вентиль 15Б1П Ду 32 - 1 шт
  • Указатель уровня 12кч11бк №6 - 2 шт
  • Запорное устройство указателя уровня 12б2бк Ду 20 - 2 шт
  • Вентиль чугунный фланцевый 15кч16п1 Д50 Ру25 - 1 шт
  • Клапан обратный муфтовый Ду 32 - 1 шт
  • Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 3 шт
  • Манометр ДМ2005Сг (ТМ-610.05) - 2 шт
  • Манометр МП160 - 1 шт
  • Трубка сифонная (Перкинса) прямая - 2 шт

Дополнительно для подключения вам потребуются

  • Подпиточный насос GRUNDFOS CR 1/23
  • Газовая горелка P61 M-.AB.S.RU.A.7.32 или комбинированная горелка HP60 MG.AB.S.RU.A.7.40
  • Автоматика
  • Водоподготовка (подбирается на основании химического анализа воды)

Устройство и описание

Промышленный газовый парогенератор 800 кг пара в час температурой пара 170 жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.

На фронт котельного блока крепится газовая горелка. В топочной камере происходит горение топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу, поставляемую в комплекте. Дымосос для парогенератора производительностью 800 кг пара не требуется, установка работает на самотяге.

Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.

На паросборник устанавливаются 2 предохранительных клапана марки 17с28нж.

Принцип работы парогенератора 800

Газ сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный температурой до 170 град. При необходимости парогенератор может производить пар меньшей температуры.

Таблица зависимости температуры пара от давления в парогенераторе:

Температура пара, °С 115 120 130 140 150 160 165 160
Давление пара, МПа 0.07 0.1 0.17 0.26 0.38 0.52 0.6 0.7

Дымовые газы проходят трубную систему и поступают дымовую трубу.

Газовый парогенератор 800 кг пара укомплектован автоматикой. Заводская автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.

Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометре. Автоматика парогенератора по заданному давлению производит управление дутьевым вентилятором и, следовательно, интенсивностью горения.

Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.

Все необходимое котельно-вспомогательное оборудование для подключения газового парогенератора 800 в Нарьян-Маре. вы можете купить на нашем котельном заводе.

Подключение газового парогенератора 800

Вариант подключения арматуры парогенератора Вариант подключения арматуры парогенератора

Подключение и монтаж производятся по проекту.

Для ввода газового парового котла с температурой 170 °С в эксплуатацию требуется проведение ПНР и получение в Ростехнадзоре разрешения на ввод газового котла в эксплуатацию. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.

Безопасность котла

Безопасная эксплуатация котла обеспечивается выполнением требований

  • Инструкции по эксплуатации
  • Правил технической эксплуатации тепловых энергоустановок

Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»

Газовый парогенератор 800 кг пара в час и температурой пара до 170 град должен управляться автоматикой безопасности, имеющей сертификат соответствия.

Одним из самых важных устройств, об обеспечивающих безопасную эксплуатацию парового котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации парогенератора 800 представлены в паспорте и руководстве по эксплуатации.

Гарантии изготовителя

На заводе изготовителе газовый парогенератор 800 кг пара в час подвергается гидравлическому испытанию давлением 1,2 МПа (12 кгс/см2).

Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.

Срок эксплуатации парогенераторов 10 лет.

Описание товара

    Купить Парогенератор 800 кг температура 170 газовый в Нарьян-Маре

    Для получения консультации укажите номер вашего телефона
    Еще больше видео на нашем канале

    Газовый парогенератор производительностью 800 кг пара в час, температура пара не более 170 С°, давление пара 0.9 МПа (9 кгс/см²), топливо - газ). Применяется для технологических целей в производстве бетона, пеноблоков, газобетона и прочего в пищевой промышленности для пастеризации молока и консервов, в сельском хозяйстве для запаривания кормов, применяется для подогрева топлива, и прочего.
